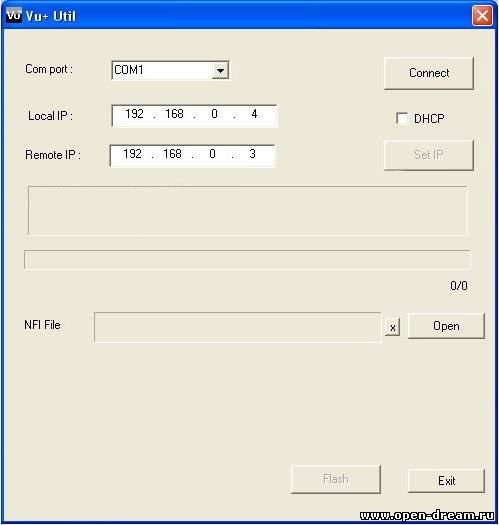

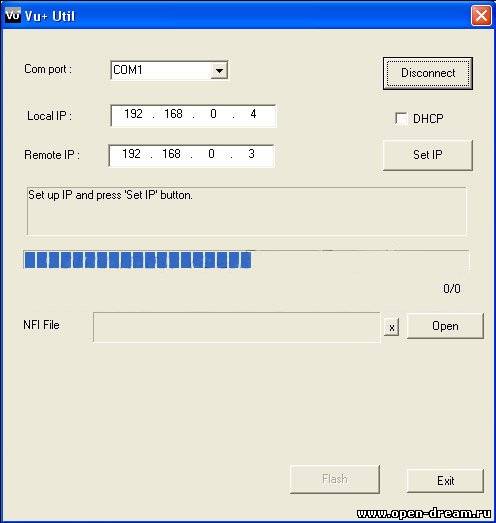

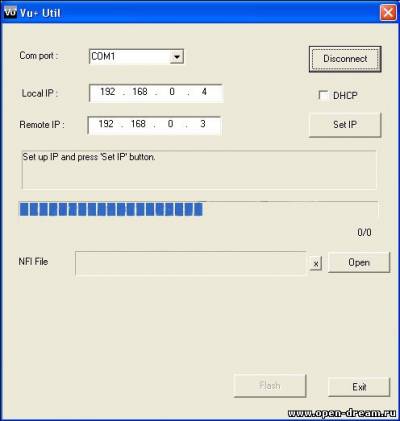

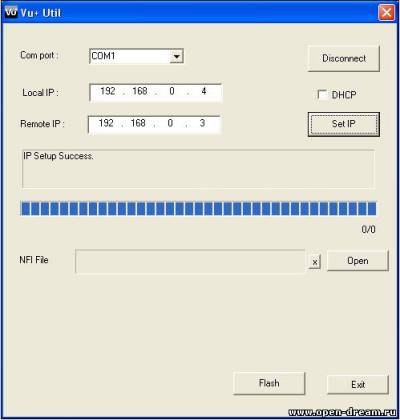

Затем нажимаем в программе кнопку «Connect» и производим включение ресивера тумблером сзади. Через непродолжительное время программа попросит подтвердить IP адрес ресивера «Set up IP and Press ‘Set IP’ button» (укажите IP адрес ресивера и нажмите кнопку «Set IP»).



После чего, убедившись в правильности IP адреса ресивера, нажимаем кнопку «Set IP».

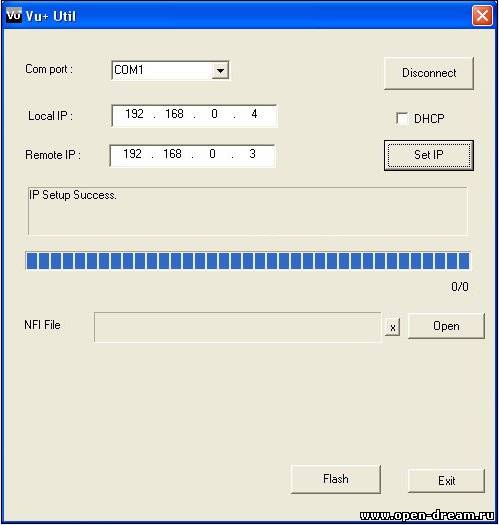

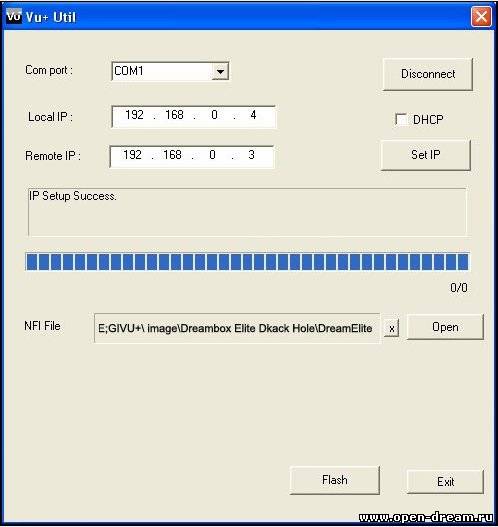

В результате чего программа-загрузчик напишет «IP Setup Success» (Настройка IP завершена).

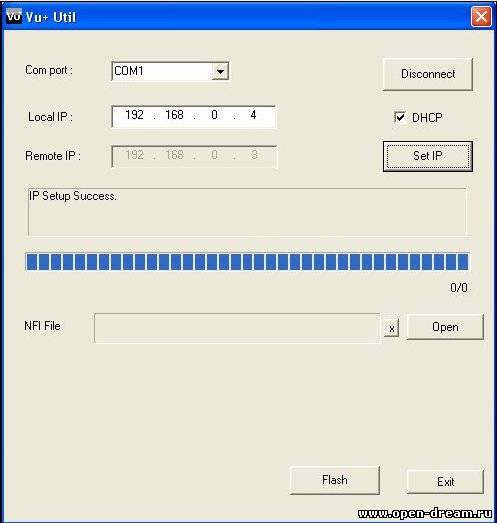

Также если ваш ресивер подключен к ADSL-модему или роутеру с включенным DHCP-сервером, то можно отметить птичкой окошко «DHCP» и программа VuUtil автоматически определит IP адрес ресивера, после нажатия кнопки «Set IP».

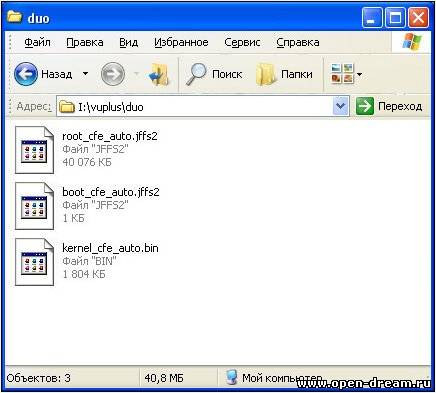

Далее, когда подготовительные операции подключения завершены, нажимаем кнопку «Open» и открываем ранее распакованный из архива имидж с расширением (*.nfi).

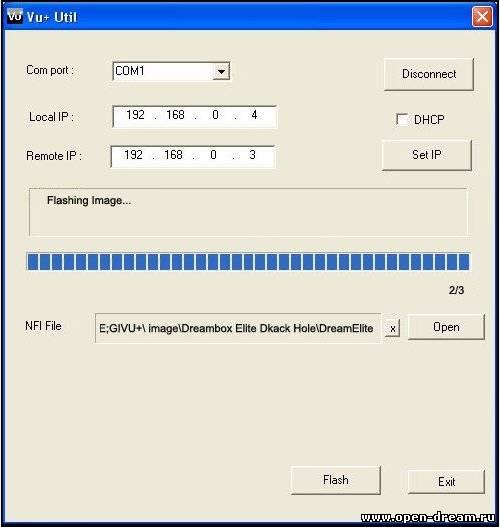

Затем нажимаем кнопку «Flash» для начала перепрошивки имиджа в ресивере.

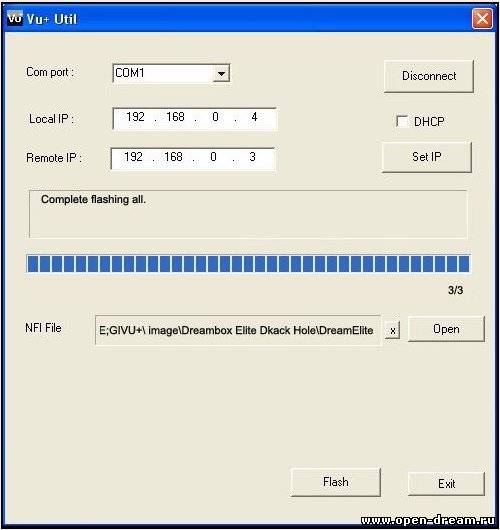

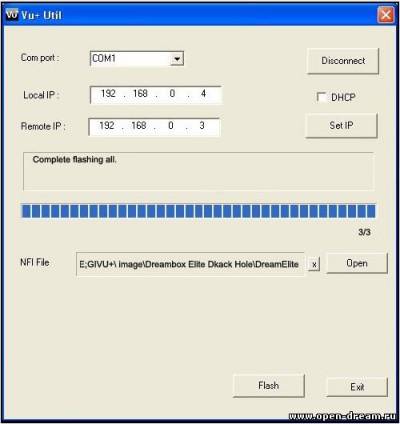

После завершения загрузки имиджа в ресивер, программа выдаст сообщение - «Complete flashing all» (перепрошивка завершена).



В заключении нажимаем кнопку «Disconnect» для отключения ресивера и кнопку «Exit» для закрытия программы-загрузчика. После чего выключаем компьютер с ресивером из сети питания и производим отсоединение нуль-модемного и сетевого кабеля.

На этом этапе обновление имиджа ресивера через программу VuUtil можно считать завершенным.

Если у вас возникнут проблемы с пониманием сообщений, выводимых на английском языке, то можно его русифицировать, путем нажимания на пульте дистанционного управления на "красную" кнопку, до тех пор, пока не появится русский язык.

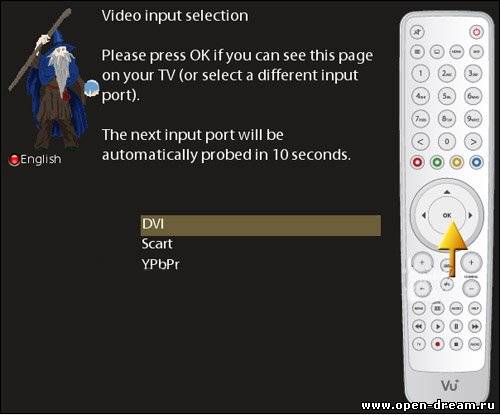

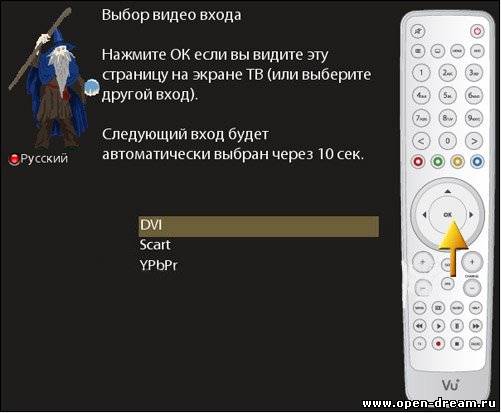

Первоначально выбираем тип подключения спутникового ресивера к телевизору с помощью кнопок "вверх/вниз" пульта и нажимаем кнопку "OK", в большинстве случаев это будет - DVI, если ваш ресивер подключен к телевизору через HDMI кабель. После этого указываем тип поддерживаемого разрешения вашим телевизором, в основном это будет - 1080i или 720p. Потом помощник предложит откалибровать на телевизоре настройки яркости и контрастности с помощью специальных таблиц.

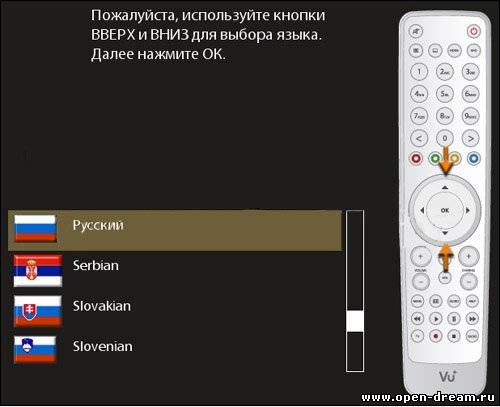

Далее выбираем русский язык с помощью кнопок "вверх/вниз" и нажимаем кнопку "OK".

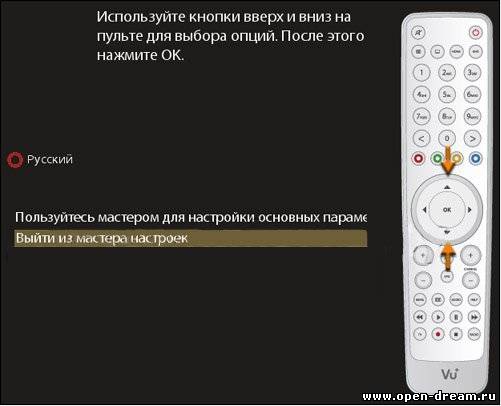

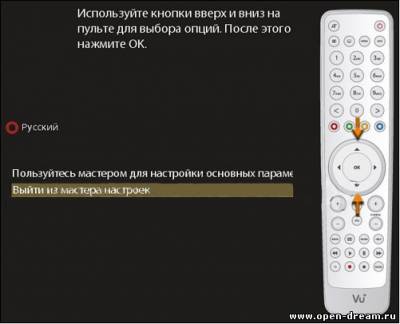

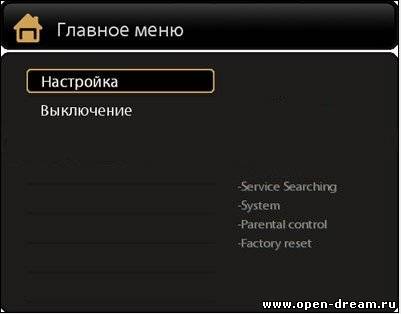

После этого выбираем "Выйти из мастера настроек" и на этом этапе завершаем основные настройки ресивера. Другие настройки будут производится из основного меню ресивера.

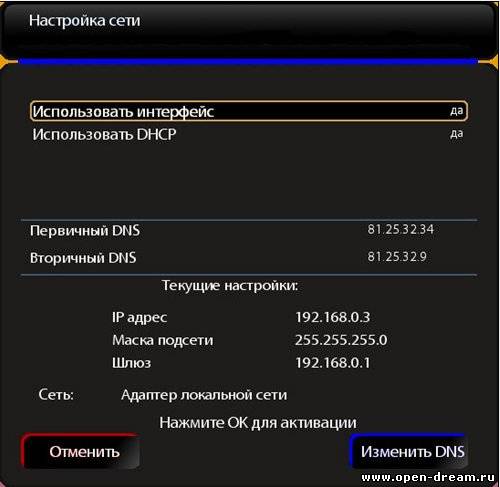

В котором указываем:
"Использовать интерфейс" - "да" - для активации сетевой карты ресивера;
"Использовать DHCP" - "да" - для получения параметров сети ресивером через DHCP сервер, в случае указания "нет", необходимо будет ввести вручную правильные значения IP адреса ресивера, маски подсети и шлюза.

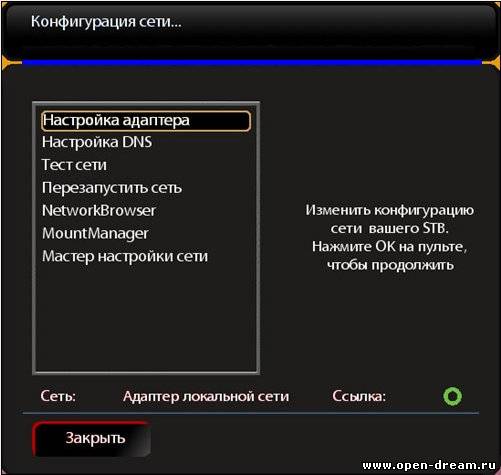

Если в роутере или ADSL-модеме не прописаны адреса серверов доменных имен - DNS, то необходимо будет ввести их после нажатия "синей" кнопки. Когда все настройки локальной сети выполнены, нажимаем кнопку "OK" для их активации. Также настройки DNS можно выполнить из меню "Настройка адаптера", если зайти в "Настройка DNS".

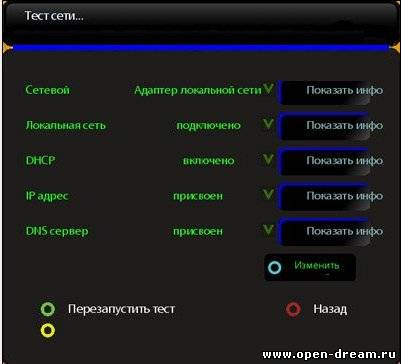

После завершения настроек сети, выбираем "Тест сети" и нажимаем "зеленую" кнопку, в результате чего ресивер произведет диагностику параметров сети.

Затем выбираем режим конфигурации с помощью кнопок "вправо/влево", будут доступны:
"простой" - использует стандартную конфигурацию настроек спутника;
"петля к" - применяется при подключении к одному конвертору через делитель сразу двух тюнеров, будет доступен ограниченный набор каналов для просмотра при использовании записи;
"также как" - дублирует настройки второго тюнера;
"расширенный" - позволяет указать расширенные настройки и параметры конвертора.

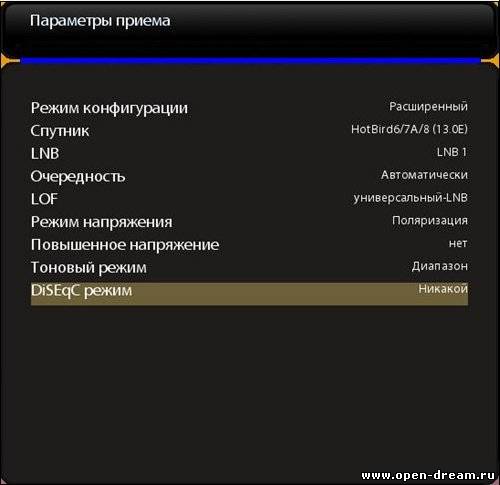

Остановимся более подробно на варианте "расширенный", так как он позволяет сконфигурировать настройки любого конвертора:
"Спутник" - указываем спутник, на который настроена антенна - "Hotbird 6/7А/8 (13.0E)";
"LNB" - выбираем номер конвертора - "LNB1";
"Очередность" - оставляем - "Автоматически";
"LOF" - выбираем вариант использования универсального конвертора "универсальный-LNB", такие конверторы применяются для приема сигнала в линейной поляризации;
"Режим напряжения" - оставляем значение - "Поляризация";
"Повышенное напряжение" - в случае использования небольшой длины коаксиального кабеля выбираем "нет", в противном случае указываем - "да", что позволит компенсировать падение напряжения на коаксиальном кабеле большой длины;
"Тоновый режим" - оставляем значение - "Диапазон";
"DiSEqC режим" - выбираем вариант без использования дайсека - "никакой".
В завершении настроек нажимаем кнопку "OK" для сохранения параметров.

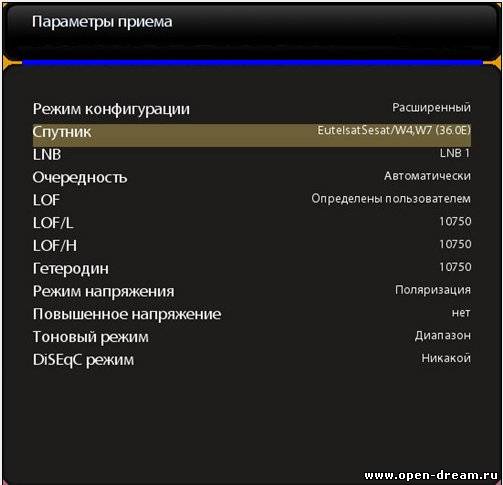

В случае, если у вас установлена антенна на спутник Eutelsat W4/W7 36E, то отличия в указании параметров будут заключаться в следующем:
"Спутник" - указываем спутник, на который настроена антенна - "EutelsatSesat/W4,W7 (36.0E)";
"LOF": выбираем вариант задания параметров конвертора вручную - "Определены пользователем" и в появившихся дополнительных окошках вводим единственную частоту гетеродина для конвертора под круговую поляризацию - 10750 МГц;
"LOF/L" - 10750;
"LOF/H" - 10750;
"Гетеродин" - 10750.

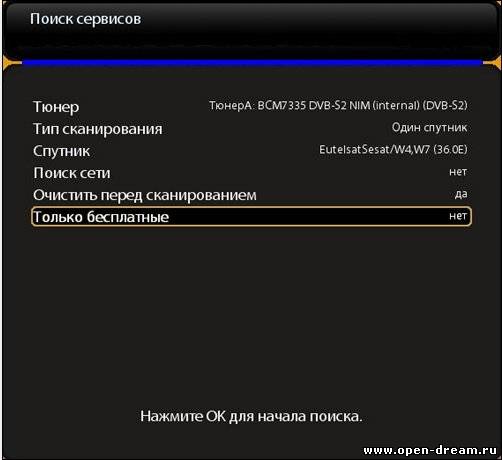

После введения параметров спутника, нажимаем на пульте последовательно кнопки "OK" и "Exit", выбираем в меню пункт "Ручной поиск" и нажав кнопку "OK" указываем следующие параметры:

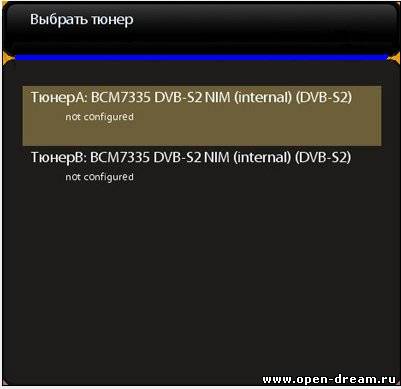

"Тюнер" - указываем "ТюнерА: BCM7335 DVB-S2 NIM (internal) (DVB-S2)";
"Тип сканирования" - задаем тип сканирования - "Single satellite"/"Одиночный спутник";
"Спутник": указываем спутник - "Hotbird 6/7А/8 (13.0E)" или "EutelsatSesat/W4,W7 (36.0E)", в зависимости от принимаемого на антенну спутника;
"Поиск сети" - сетевой поиск каналов - "нет";
"Очистить перед сканированием" - позволяет удалить прописанные каналы со спутника перед сканированием - "да";
"Только бесплатные" - сканировать только открытые каналы - "нет".



Далее нажимаем кнопку "OK" для начала поиска каналов, после появления сообщения "Сканирование завершено" выходим из этого меню и проверяем найденные каналы.



Настройки второго тюнера - "ТюнерВ: BCM7335 DVB-S2 NIM (internal) (DVB-S2)" производятся аналогично выше рассмотренным.

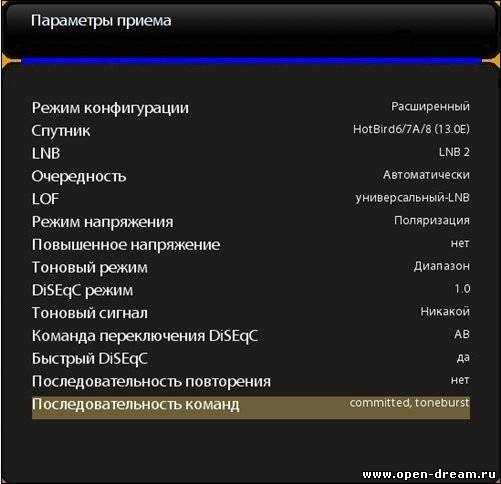

Далее переходим на строчку "Satellite"/"Спутник" и выбираем второй спутник - "Hotbird 6/7А/8 (13.0E)". Настройки для второго спутника будут иметь отличия только в следующих строчках:
"LNB" - выбираем номер конвертора - "LNB 2";
"Команда переключения DiSEqC" - задаем второй порт дайсека - "АB".

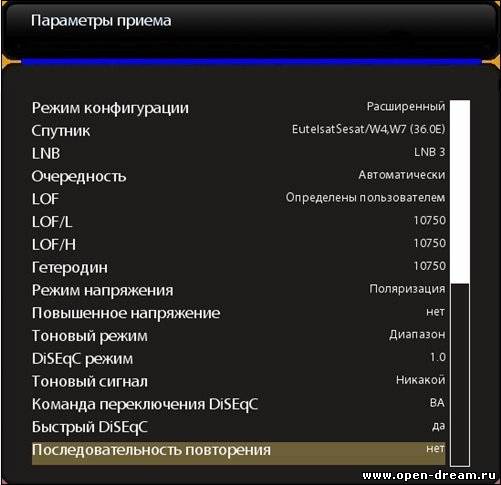

Для последнего спутника выбираем в "Спутник" - "Eutelsat W4/W7 (36E)". Настройки для третьего спутника будут иметь отличия только в следующих строчках:
"LNB" - выбираем номер конвертора - "LNB 3";
"LOF" - выбираем вариант задания параметров конвертора вручную - "Определены пользователем" и в появившихся дополнительных окошках вводим единственную частоту гетеродина для конвертора под круговую поляризацию - 10750 МГц:
"LOF/L" - 10750;
"LOF/H" - 10750;
"Гетеродин" - 10750;
"Committed DiSEqC command"/"Команда переключения DiSEqC": задаем третий порт дайсека - "BА".

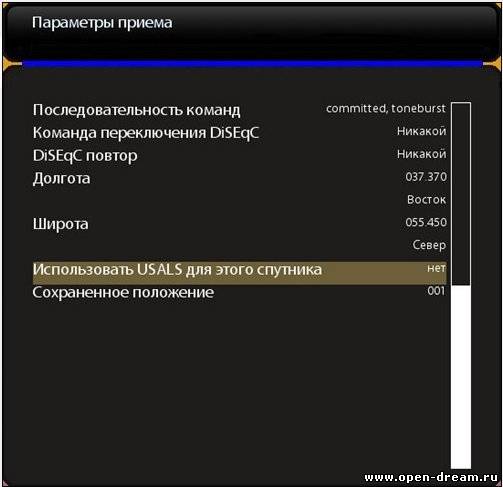

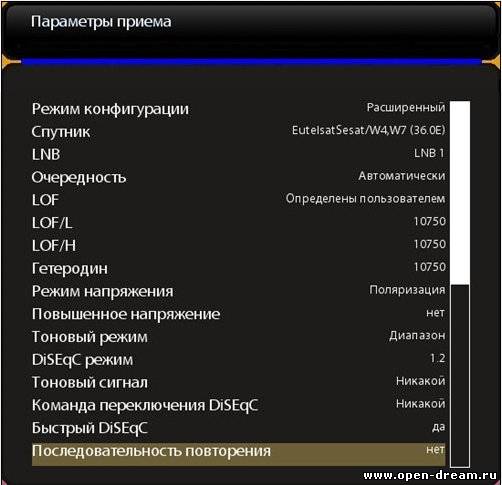

То есть для протокола DiSEqC 1.2 указываем в "DiSEqC режим" - 1.2, остальные параметры настроек прописываются по аналогии, как было рассмотрено выше. В случае, если используется протокол USALS, дополнительно необходимо выбрать в "Использовать USALS для этого спутника" - "да" и в "Долгота", "Широта" - указать точные географические координаты вашей местности.



Дальше необходимо будет повторить эти настройки для каждого спутника, которые доступны для приема на антенне с мотоподвесом.

- данные тэги используются для указания границ, в диапазоне которых указываются параметры всех спутников.
- между этими тэгами прописываются параметры определенного спутника, в нашем случае:name="EutelsatSesat/W4 (36.0E)" - указывает название спутника;
flags="1" - означает использование сетевого поиска при сканировании каналов;
position="360" - указывает на орбитальную позицию спутника - 36.0E, для спутников расположенных в западной долготе геостационарной орбиты применяется знак «-» перед позицией спутника.

Для каждого спутника можно использовать flags:
1 -> Network Scan - сетевой поиск каналов, через анализ информации передаваемой с каждого транспондера;
2 -> use BAT - Bouquet Association Table – поиск каналов через таблицу групповой принадлежности, передаваемую в потоке;
4 -> use ONIT - Original Network Information Table – поиск каналов через оригинальную сетевую таблицу, транслируемую в потоке.
Также можно использовать различные комбинации флагов, если указать значение их суммы, например - flag=1+4=5, Dreambox будет использовать при сканировании транспондеров Network Scan и ONIT, если они присутствуют в потоке.

- в этом тэге прописываются параметры транспондера:
frequency="12073000" - частота транспондера, имеет значение 12,073 GHz;
symbol_rate="27500000" - скорость потока передаваемых данных - 27500 Bit/s;
polarization="2" - поляризация транслируемого сигнала, 0=горизонтальная линейная, 1=вертикальная линейная, 2=левая круговая, 3=правая круговая;
fec_inner="3" - избыточная плотность передаваемых данных для коррекции возникаемых ошибок, 1=FEC 1/2, 2=FEC 2/3, 3=FEC 3/4, 4=FEC 5/6, 5= FEC 7/8;
system="1" - стандарт передачи данных с транспондера, 0=DVB-S, 1=DVB-S2;
modulation="2" - применяемый тип модуляции, 1=QPSK, 2=8PSK.

После завершения сканирования каналов с принимаемых спутников, можно произвести их редактирование, для обеспечения удобства дальнейшего использования ресивера. То есть организовать необходимые фаворитные списки каналов и отредактировать сервисы. Для этих целей можно воспользоваться программой - DreamBoxEdit 3.0.0.0. После установки программы, необходимо будет в папку с программой скопировать файл Russian.lng - с поддержкой русского языка, если он вам необходим для работы. Далее открываем программу DreamBoxEdit и в меню выбираем русский язык - «Language -> Russia». После этого производим необходимые сетевые настройки, нажав кнопку «Опции».

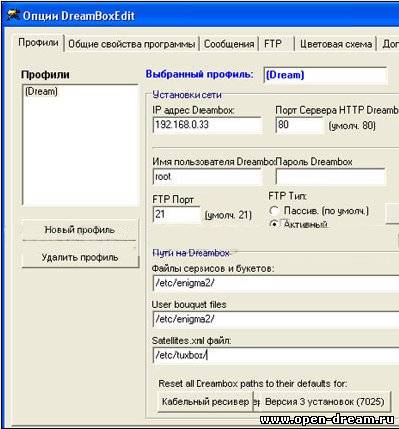

Вписываем IP адрес ресивера, указываем логин: root, пароль: не указывается (оставляем пустое окно), прописываем правильные пути к сервисам, фаворитам (букетам) и спискам спутников: /etc/enigma2/ и /etc/tuxbox/, после этого нажимаем кнопку "Сохранить", для сохранения параметров профиля. Далее нажимаем кнопку "FTP" в меню программы и в появившемся окне указываем путь к папке, нажав кнопку "Выбор", где будут храниться все настройки каналов и в случае необходимости их можно будет загрузить в ресивер для восстановления каналов.

Затем нажимаем кнопку "Получение файлов из Dreambox" и после появления сообщения "Установки из Dreambox успешно получены", нажимаем кнопку "OK" и переходим к редактированию каналов. В случае, если появилась ошибка и с ресивера не были загружены нужные файлы, необходимо проверить указание правильных путей к сервисам, фаворитам (букетам) и спискам спутников.

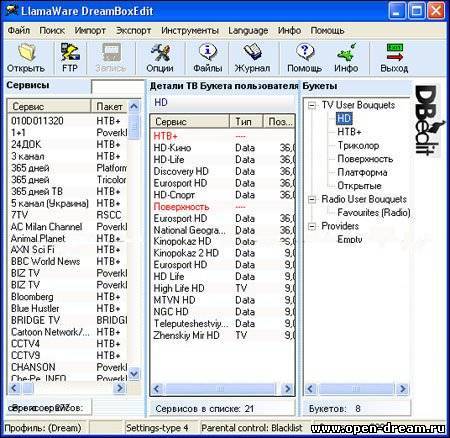

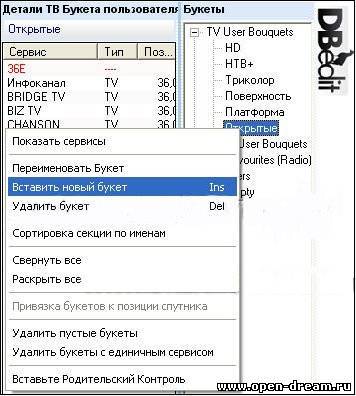

Дальше можно переходить к созданию необходимых фаворитных списков (букетов), для этого в окне "Букеты" нажимаем правой кнопкой мышки и создаем любые закладки (букеты) в главной или подкатегориях.

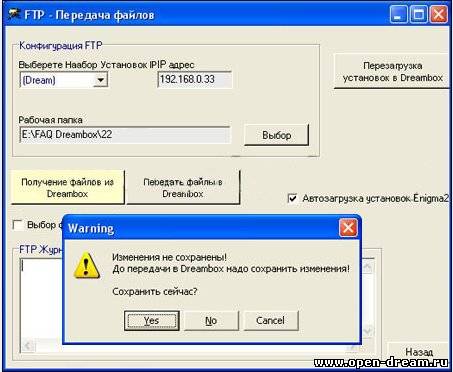

После этого, выбрав созданный букет, из окна "Сервисы" можно перетаскивать каналы в него с помощью левой кнопки мышки, то есть в окно "Детали ТВ Букета пользователя", а также производить их редактирование. Завершив создание фаворитных списков, загружаем их обратно в ресивер, для этого в меню программы нажимаем кнопку "FTP", в открывшемся окне нажимаем кнопку "Передать файлы в Dreambox" и согласившись с предложением на сохранение изменений, программа загрузит в ресивер все обновленные настройки.

В завершении нажимаем кнопку "Перезагрузка установок в Dreambox" и проверяем в ресивере внесенные изменения.

В случае, если понадобится восстановить все настройки спутников и каналы в ресивере с помощью программы DreamBoxEdit, то сперва нужно будет загрузить в ресивер все файлы по методике рассмотренной выше. А после дополнительно скопировать через любой FTP-клиент файл с настройками - settings в директорию /etc/enigma2/, так как программа DreamBoxEdit не загружает его в ресивер и в завершении нажать в программе кнопку "Перезагрузка установок в Dreambox".

Дополнительно восстановить настройки спутников и каналы ресивера можно, если предварительно скопировать через любой FTP-клиент на компьютер все файлы из папки /etc/enigma2/, и файл - satellites.xml из папки /etc/tuxbox/. А в случае возникшей необходимости, загрузить их обратно в ресивер. Только необходимо иметь в виду, что для загрузки файла с настройками - settings, сперва нужно остановить Энигму, для этого с помощью Telnet выполнить команду: init 4, загрузить через FTP в директорию /etc/enigma2/ файл - settings, и в завершении запустить Энигму, с помощью команды: init 3 через Telnet, которая дополнительно перезагрузит ресивер.
